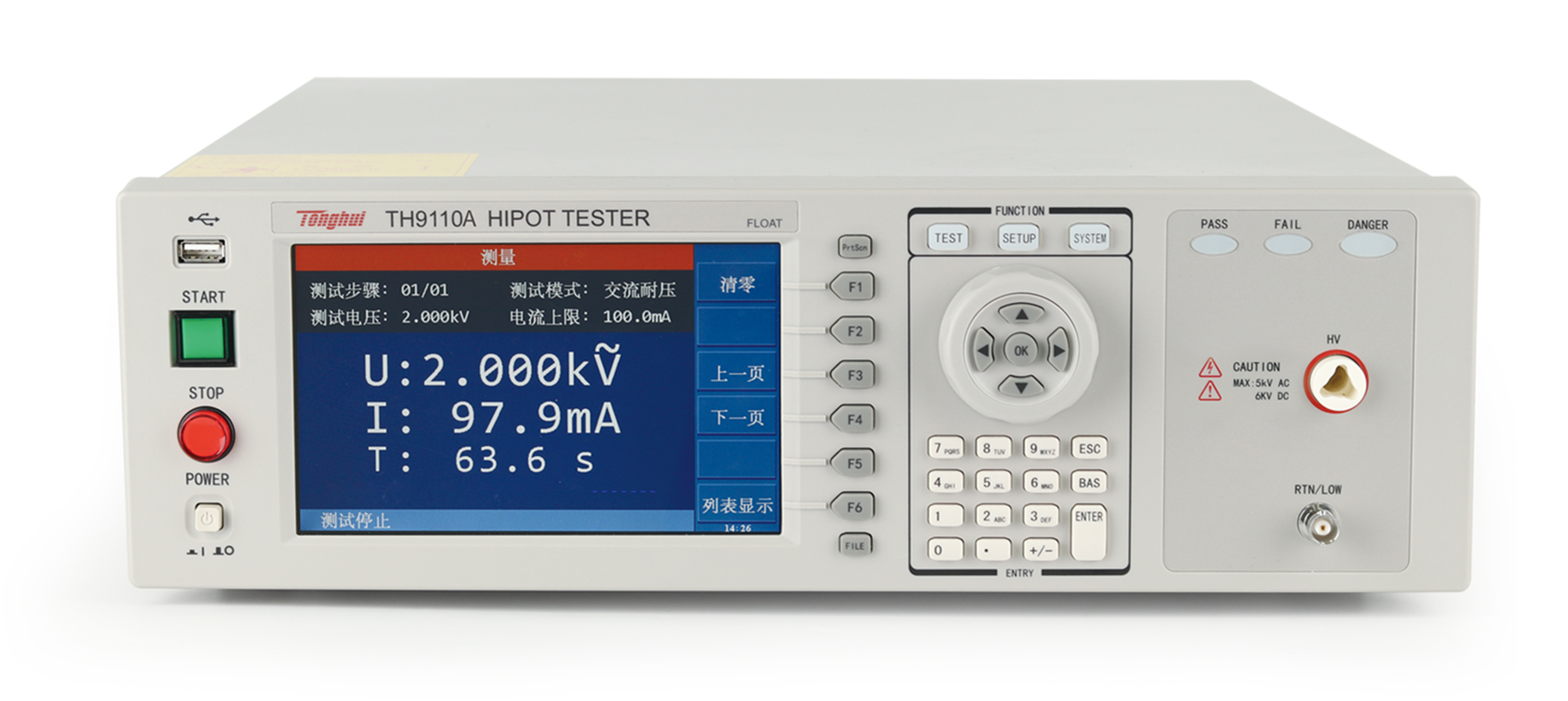

同惠TH9110A 程控交直流耐壓絕緣測試儀產品詳細規格
耐壓測試: AC: 5kV/120mA/ 500V輸出
DC: 6kv /25mA/500VA輸出
絕緣電阻測試: 1MS2-50. 0GQ
接地方式:不浮地
崩潰電壓測試功能
電弧ARC偵測功能
接觸檢查功能(OSC)
- -鍵截屏功能
-鍵記錄功能

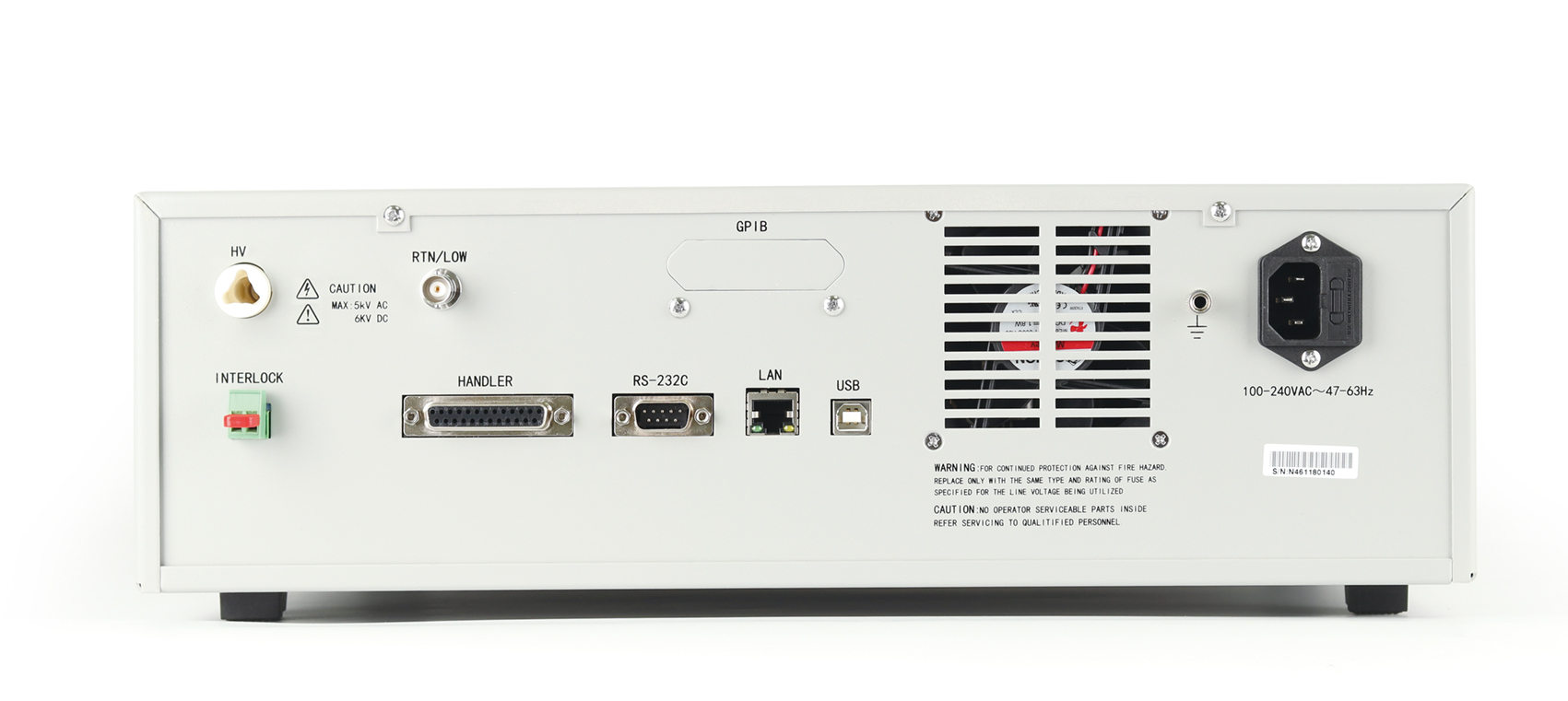

后面板輸出功能，方便生產線自動化測試
存儲: 100個文件，每個文件多50步
高分辨率: 7寸800X480點，TFT-LCD顯示
全新操作界面，中英文菜單
RS232、LAN、 USB H0ST、 USB DEVICE、 HANDLER接口
符合歐盟標準EN50191安全要求
觸電保護功能
TH9110/TH9110A交直流耐壓/絕緣電阻測試儀是同惠多年電氣安規測試儀器設計的經驗，設計的具有500VA大功率，輸出交流5kV/100mA，符合大功率耐壓測試需求，以及符合EN50191的設備安全標準。
TH9110/TH9110A系列除了基本的交流、直流、絕緣電阻測試外，增加了崩潰電壓測試功能 ，可分析產品的擊穿點電壓，滿足特定客戶對產品高壓可靠性檢測的要求; 同時具有開短路檢測功能，解決了用戶在測試安規產品時的可靠性和準確性問題，輸出時同步進行接觸檢查，避免漏檢，提升測試可靠度與效率。
TH9110/TH9110A使用7寸LCD彩色顯示屏，并將測試結果用大字符顯示，更加清晰直觀，方便操作與判斷。同時浮地輸出設計、觸電保護功能等，更加確保了客戶即使在不小心接觸到高壓測試端的時候也不會被電擊傷害，保護操作人員的安全，操作時無后顧之憂。
功能特點
A.耐壓絕緣測試和電弧偵測(ARC)
耐壓不良是指在耐壓測試中，不得有電氣閃絡或絕緣破壞發生。現在耐壓絕緣測試已經成為各類絕緣材料測試的標準配備.但是,僅僅考慮到絕緣失效并不能完全解決產品安全問題,另一類現象,如今在耐壓測試中越來越得到重視,那就是放電,放電與絕緣能力之間具有極高的相關性，以放電偵測不僅是重要的相關問題，更是控制產品質量的主要關鍵。
電弧放電 :
以下兩種情況會出現電弧放電現象
1. 當材料承受較高電壓，電場強度相對較大，電場強度大于氣體的電離能時，會讓材料表面氣體發生瞬時電離現象，此時會在材料表面形成打火并對材料形成溫升現象。長期的打火和溫升可能會造成材料的質變，進而導致絕緣劣化，使得電壓耐受程度下降，終發生絕緣失效。
2. 被測件檢測點間距過小時,在被測件兩端施加較高電壓，檢測點兩端空間里的空氣會被電離，形成打火現象，也就是拉弧現象。
由于拉弧現象產生高頻的瞬時放電，如圖1，是在測試過程中產生了一個高頻電流信號，此高頻信號大于正常測試信號，因此會造成誤判，因此，電弧偵測（ARC）功能是用高頻電量量測的方式偵測，一方面可以判斷出材料絕緣新能是否有不良，另一方面又可以防止誤判。
B. 接觸檢查功能OSC
在耐壓測試過程中由于被測件接觸點氧化、測試線損壞等，會發生開路現象，會導致不良品誤判為良品 ; 同時被測件損壞或者被測端間距太小導致測試線短路現象，儀器可提早得知并篩選，減少對治具設備的傷害，節省測試成本。
因此可利用電容量變化之上下限值判斷，減少產線接觸不良的問題發生。
C. 絕緣崩潰檢測
常規測試耐壓，如圖2示，只是設定了上升時間和測試電壓值，如果在測試時間內，被測件出現擊穿現象，則判斷耐壓不良，直接切斷測試電壓。因此，常規耐壓檢測僅能判斷在指點電壓下耐壓是否合格。
但是有些被動組件或者材料，需要檢測其高壓耐受程度，并得出準確的奔潰電壓值，那么常規的耐壓檢測方法就無能為力了。因此TH9110/A增加了一個崩潰電壓檢測功能，如圖3示：
由圖可見，崩潰電壓測試功能是根據設定爬升的起始電壓、結束電壓、電壓步進及時間間隔，逐漸對被測件進行測量，當被測件出現耐壓絕緣不良的現象后，自動保存此時的電壓值即為崩潰電壓；如果電壓值爬升到截止電壓，被測件仍未出現崩潰現象，則可以重新設置截止電壓等，進行進一步分析，直至得到正確的奔潰電壓值。因此，奔潰電壓測試模式，可以對被測件進行分析，研究人員由此可針對組件絕緣較弱的部份進行改善。
D. 強安全設計 – 浮地輸出功能 / 觸電保護功能
安規測試的目的是為了保護產品用戶的安全，而當操作人員在操作儀器時，也需要儀器的保護設計。TH9110/A設計了二種保護安全設計供選擇，分別為浮地輸出和觸電保護功能。
浮地輸出功能：
如圖4，當人體不小心接觸到測試高壓端時，高壓電路的低端（RETURN）并未接地，而是和地線隔離，相當于接入了一個高絕緣的電阻，因此通過人體的電流不會大于3.5mA，從而保證了測試人員的安全。
本設計符合EN50191 設備安全標準。
觸電保護功能：
如圖5，當操作人員觸電時，電流表分別測得不同數值，經過人體的電流I3= i2-i1, 當 i3過高時，即判定為觸電，會立即切斷輸出，保障用戶的安全。
■ 變壓器
電源變壓器需要檢驗主絕緣是否合格，就是一次線圈、二次線圈之間，它們與鐵心、外殼之間的絕緣狀況。如果不合格，不但會危及變壓器本身及相連的其他電氣裝置損壞，還會對用電的設備和人員造成危險。變壓器的耐壓測試包括一次側與二次極之耐壓、一次側與接地之耐壓、二次側與接地之耐壓、一次側、二次側各線圈之層間短路測試、一次側、二次側及接地之漏電流測試，若變壓器具有數個一次側或二次側線圈時，測試過程將十分復雜，因此研發人員在產品的設計初期，就要注意到變壓器是否符合該產品安規標準之變壓器相關規定，以及在生產時測試效率與成本的考慮。
■ 發電機/馬達等繞線器件:
需求較高功率及漏電流產品耐壓測試與分析，如各類型電機定子、轉子等寄生電容較高的產品。
■ 電子元器件:
包含電容、線圈、鐵心、扼流圈、 濾波器等
■ 電氣產品
家用電器、信息產品、影音設備等
■ 非電氣產品
線材、不織布、絕緣材料等耐壓及絕緣阻抗測試
■ 新能源汽車
■ 自動化測試系統
|
型號 |
TH9110 |
TH9110A |
|||
|
耐壓測試 |
|||||
|
輸出電壓 |
AC |
電壓范圍 |
0.05 ~ 5.0kV |
||
|
電壓波形 |
50/60Hz ±0.1% 正弦波 |
||||
|
輸出功率 |
500VA（5.0kV 100mA） |
||||
|
DC |
電壓范圍 |
0.05 ~ 6.0kV |
|||
|
輸出功率 |
150VA（6.0kV 25mA） |
||||
|
負載變動率 |
±（1%設定值 + 0.2%滿刻度） （額定功率） |
||||
|
電壓精度 |
1% 設定值 + 0.1% 滿刻度 |
||||
|
電壓分辨率 |
2V |
||||
|
電流測試范圍 |
AC |
電流范圍 |
0.001mA-120mA（電壓≤4kV）0.001mA-100mA（電壓>4kV） |
||
|
電流分辨率 |
0.001mA |
||||
|
電流精度 |
±（1%讀值 + 0.5%滿刻度） |
||||
|
DC |
電流范圍 |
0.0001mA-25mA（電壓≥1.5kV） 0.0001mA-20mA（電壓＜1.5kV） |
|||
|
電流分辨率 |
0.1uA |
||||
|
電流精度 |
±（1%讀值 + 0.5%滿刻度） |
||||
|
短路電流 |
200mA (僅交流測試) |
||||
|
快速放電功能 |
測試結束后自動放電（DCW） |
||||
|
絕緣電阻測試 |
|||||
|
輸出電壓 |
DC : 0.05 ~ 5.0kV |
||||
|
電壓分辨率 |
2V |
||||
|
電壓精度 |
1% of 設定值 + 0.1% 滿刻度 |
||||
|
電阻測試范圍 |
1MΩ-50.0GΩ |
||||
|
電阻分辨率 |
0.1MΩ |
||||
|
電阻測試精度 |
電壓>1000V |
1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程) 1GΩ ~ 10GΩ : ± (7% + 2%滿量程) 10GΩ ~ 50GΩ : ± (10% + 1%滿量程 |
|||
|
電壓≧500V ,≦1kV |
0.1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程) 1GΩ ~ 10GΩ : ± (7% + 2%滿量程) 10GΩ ~ 50GΩ : ± (10% + 1%滿量程) |
||||
|
電壓<500V |
0.1MΩ ~ 1GΩ : ± (3% + (0.2*500/Vs)%量程) |
||||
|
快速放電功能 |
測試結束后自動放電 |
||||
|
電弧偵測 |
|||||
|
程序設定 |
AC |
1mA - 20mA |
|||
|
DC |
1mA - 10mA |
||||
|
OSC開短路偵測 |
|||||
|
采樣標準電容范圍 |
0.001～40nF |
||||
|
開路判斷范圍 |
10%～ |
||||
|
短路判斷范圍 |
～500% |
||||
|
時間設定 |
|||||
|
測試時間 |
0.3～999s，0 表示持續測試 |
||||
|
上升時間 |
0.1～999s，0 表示關閉 |
||||
|
下降時間 |
0.1～999s，0 表示關閉 |
||||
|
等待時間 |
0.1～999s，0 表示關閉 （僅直流耐壓） |
||||
|
安全防護功能 |
|||||
|
高壓浮動輸出 |
測試模式 |
ACW、DCW、IR |
---------- |
||
|
漏電流 |
＜3.5mA ac/dc |
||||
|
觸電保護 |
0.5mA ±0.25mA 可選擇:打開或關閉 |
||||
|
啟動保護 Interlock |
引腳接低，才允許高壓輸出 |
||||
|
面板操作保護 |
鍵鎖、密碼 |
||||
|
報警指示 |
合格: 短音,綠燈; 不良品 : 長音,紅燈 |
||||
|
存儲與接口 |
|||||
|
內部存儲器 |
可存儲 100 個文件，每個文件可編輯 50 個步驟 |
||||
|
標配接口 |
RS232、USB DEVICE、USB HOST、LAN、HANDLER |
||||
|
選配接口 |
GPIB |
||||
|
環境溫度與濕度 |
|||||
|
參數比對溫度 |
18℃～28℃，濕度: 30%～70%RH |
||||
|
正常工作溫度 |
0℃～45℃，濕度: 20%～90%RH |
||||
|
儲藏環境溫度 |
-10℃～55℃，濕度:< 80%RH |
||||
|
一般指標 |
|
||||
|
電源 |
100V～240VAC，47Hz～63Hz |
||||
|
功率 |
空載:< 100W 額定功率:1000W |
||||
|
尺寸 |
430mm（W）x 132mm（H）x 500mm（D） |
||||
|
重量 |
21Kg |
||||
