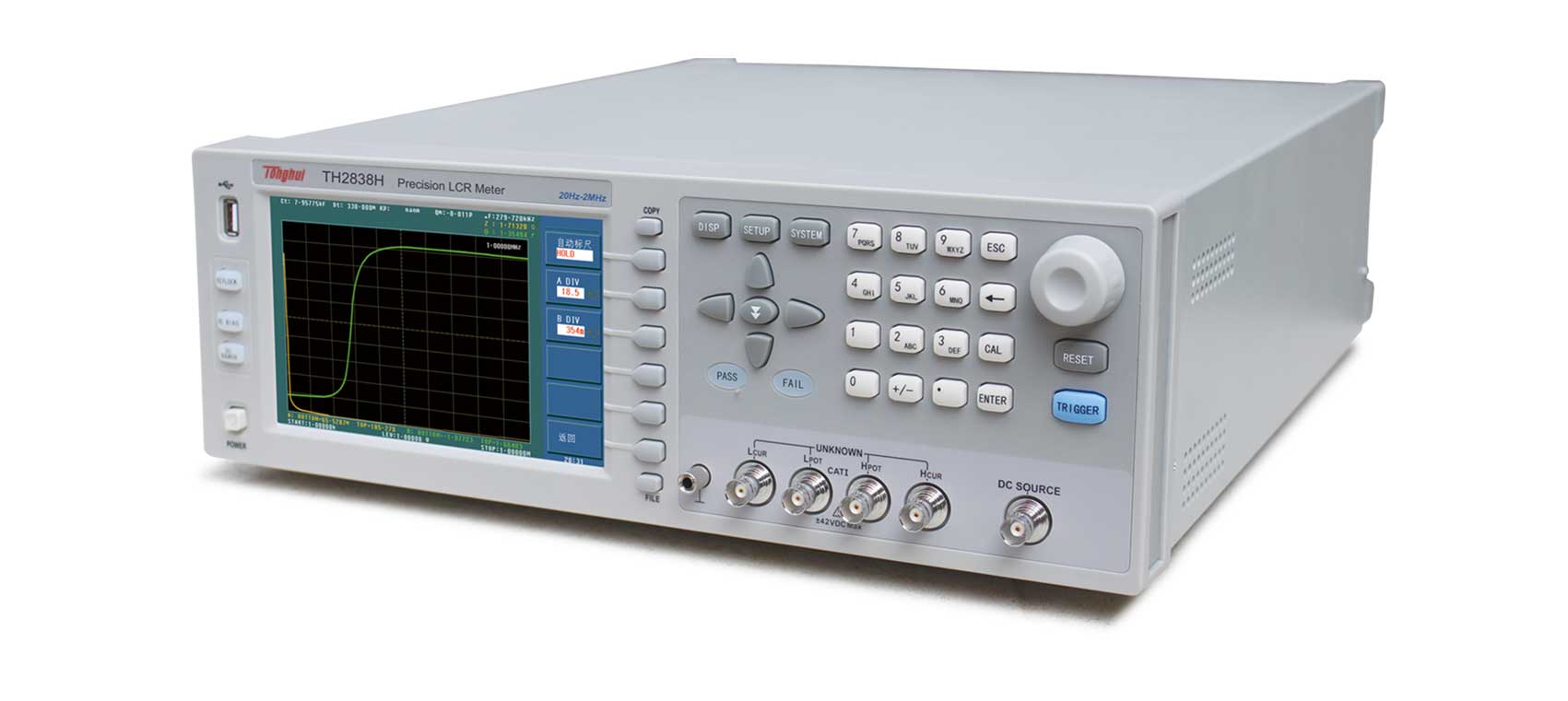

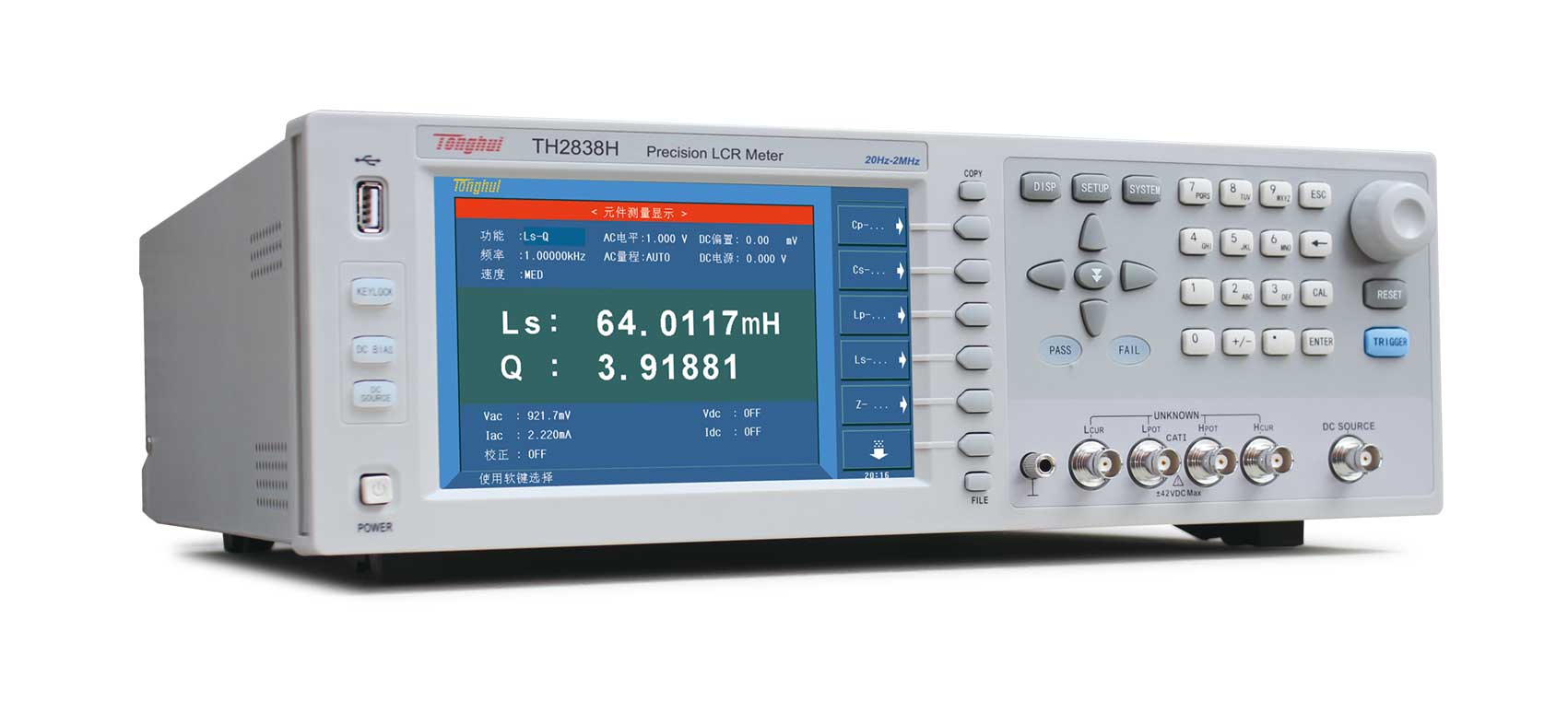

同惠TH2838H 阻抗分析儀產品詳細規格
測試頻率: 20Hz- 2MHz,分辨率:0.1mHz
基本精度: 0.05%
■
測試速度:快5. 6ms/次
■
測試原理:自動平衡電橋
高功率:信號源20V/100mA
DC偏置:土40V/100mA
外部DC BIAS偏置可達1 20A
獨立電壓源:士10V可編程輸出
■
高穩定性和一致性:高達15個測試量程配置
高分辨: 英寸, 800X600分辨率
多功能參數列表掃描
■多 參數圖形化掃描功能
■
變容二極管自動極性功能
10檔分選功能，分選結果聲光報警
■存儲空間: 內置40組設定文件，USB擴展500組設定文件、
數據記錄文件、圖片文件
Ls-Rpc同時測試
高兼容性:支持SCPI指令集，兼容KEYSIGHT E4980A、
E4980. AL、HP4284A等 應用
TH2838/TH2838H/TH2838A是采用當前國際的自動平衡電橋原理研制的新一代阻抗測試儀器，其0.05%的基本精度、快達5.6ms的測試速度、20Hz-2MHz的頻率范圍及高達1GΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
TH2838/TH2838H/TH2838A支持20V交流測試信號和40V直流偏置的高功率測試條件、增強的多參數列表掃描/多參數圖形分析能力將有利于用戶擴展元件全面評價的能力。
TH2838/TH2838H/TH2838A是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料（電子材料和非電子材料）的研究和開發提供了強有力的工具。
TH2838/TH2838H/TH2838A以其性能可以實現如IEC和MIL標準的各種測試。
功能特點
A. 高精度
自動平衡電橋與普通LCR電橋相比，它能在更寬的頻率范圍內保證更高的頻率精度！下圖以同惠電橋為例，對比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。
B. 高穩定性和高一致性
C. 高速度
D. 功能與界面
E. 材料介電常數測試
TH2838系列配合材料測試夾具TH26077以及上位機軟件可方便、的測量材料在不同頻率下的介電常數。
F. 選配附件
G. 上位機軟件
a) 通用上位機軟件
測試方式：
文件保存：
硬件連接方式：RS232C、USB、GPIB、LAN
數據圖像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自動記錄、設置文件保存、用戶管理等
b) 壓電陶瓷上位機軟件
分析設置：
分析結果：
c) 阻抗分析軟件（等效電路分析軟件）
現實生活中不同類型的器件可以被等效成簡單的3-4個器件組成的電路模型。阻抗分析儀上位機提供了7種基本的電路模型用于等效這些器件。本軟件還提供了自動匹配功能，即如果被測件為黑盒時，本軟件自動匹配與之的模型并進行參數的計算。您可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照您選擇的模型進行擬合。此功能等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件:
LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性;晶體管或集成電路的寄生參數分析
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料:
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料:
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料:
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
電容測試 電阻測試 電感測試
| 產品型號 | TH2838 | TH2838H | TH2838A | |||||||
| 測試信號源 |
|
|||||||||
| 信號源輸出阻抗 | 100Ω， ±1% @1kHz |
|
||||||||
| 測試頻率 | 范圍 | 20Hz-2MHz | 20Hz-1MHz | |||||||
| 設置步進 | 20.0000Hz - 99.9999Hz 1mHz | |||||||||
| 100.000Hz - 999.999Hz 10mHz | ||||||||||
| 1.00000kHz - 9.99999kHz 100mHz | ||||||||||
| 10.0000kHz - 99.9999kHz 1Hz | ||||||||||
| 100.000kHz - 999.999kHz 10Hz | ||||||||||
| 1.00000MHz - 2.00000MHz 100Hz | ||||||||||
| AC測試信號模式 | 額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓設定電流為測試端短路時從Hcur流出電流恒定值(ALC ON)： 保持DUT上電壓與設定值相同 保持DUT上電流與設定值相同 | |||||||||
| AC信號 | 電壓范圍 | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms | ||||||
| 分辨率 | 5mVrms -- 0.2Vrms 100μVrms | |||||||||
| 0.2Vrms -- 0.5Vrms 200μVrms | ||||||||||
| 0.5Vrms -- 1Vrms 500μVrms | ||||||||||
| 1Vrms -- 2Vrms 1mVrms | ||||||||||
| 2Vrms -- 5Vrms 2mVrms | ||||||||||
| 5Vrms -- 10Vrms 5mVrms | ||||||||||
| 10Vrms -- 20Vrms 10mVrms | ||||||||||
| 電流范圍 | 50μArms -- 20mArms | 50μArms --100mArms | 50μArms -- 20mArms | |||||||
| 分辨率 | 50μArms -- 2mArms 1μArms | |||||||||
| 2mArms -- 5mArms 2μArms | ||||||||||
| 5mArms -- 10mArms 5μArms | ||||||||||
| 10mArms -- 20mArms 10μArms | ||||||||||
| 20mArms -- 50mArms 20μArms | ||||||||||
| 50mArms--100mArms 50μArms | ||||||||||
| Rdc測試 | 電壓范圍 | 100mV — 2V | ||||||||
| 分辨率 | 100μV | |||||||||
| 電流范圍 | 0mA— 20mA | |||||||||
| 分辨率 | 1μA | |||||||||
| DC偏置 | 電壓范圍 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | ||||||
| 分辨率 | 0V -- 5V 100μV | |||||||||
| 5V -- 10V 1mV | ||||||||||
| 10V -- 20V 2mV | ||||||||||
| 20V -- 40V 5mV | ||||||||||
| 電流范圍 | 0mA— ± 100mA | |||||||||
| 分辨率 | 0 A -- 50mA 1μA | |||||||||
| 50mA -- 100mA 10μA | ||||||||||
| 電壓源 | 電壓范圍 | ------ | -10V -- 10V | ------ | ||||||
| 分辨率 | ------ | 1mV | ------ | |||||||
| 電流范圍 | ------ | -45mA -- +45mA | ------ | |||||||
| 輸出阻抗 | ------ | 100Ω | ------ | |||||||
| 顯示器 | ||||||||||
| 尺寸/類型 | 7英寸 (對角線)TFT LCD顯示器 | |||||||||
| 比例 | 16：9 | |||||||||
| 分辨率 | 800×RGB×480 | |||||||||
| 測量功能 | ||||||||||
| 測試參數 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc | |||||||||
| 數學功能 | A(X+B)+C， X為測試參數，A、B、C為輸入參數 | |||||||||
| 等效電路 | 串聯、并聯 | |||||||||
| 偏差測量 | 與標稱值的偏差Δ，與標稱值的百分比偏差Δ% | |||||||||
| 校準功能 | 開路OPEN、短路SHORT、負載LOAD | |||||||||
| 量程選擇 | 自動AUTO、手動HOLD | |||||||||
| 量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔 | ||||||||
| Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔 | |||||||||
| 觸發模式 | INT、MAN、EXT、BUS | |||||||||
| 觸發延遲 | 0 s -- 999 s，分辨率100us | |||||||||
| 測試端配置 | 四端對 | |||||||||
| 測試電纜長度 | 0m, 1m, 2m, 4m | |||||||||
| 測量平均 | 1-255次 | |||||||||
| 測量時間(ms) | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz | ||
| FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 | |||
| MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 | |||
| LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 | |||
| 測量顯示范圍 a 1×10-18； E 1×1018 | ||||||||||
| Cs, Cp | ±1.000000 aF -- 999.9999 EF | |||||||||
| Ls,Lp | ±1.000000 aH -- 999.9999 EH | |||||||||
| D | ±0.000001 -- 9.999999 | |||||||||
| Q | ±0.01 -- 99999.99 | |||||||||
| R, Rs, Rp, X, Z, Rdc | ±1.000000 aΩ -- 999.9999 EΩ | |||||||||
| G,B,Y | ±1. 000000 aS -- 999.9999 ES | |||||||||
| Vdc | ±1.000000 aV -- 999.9999 EV | |||||||||
| Idc | ±1.000000 aA -- 999.9999 EA | |||||||||
| θ r | ±1.000000 a rad -- 3.141593 rad | |||||||||
| θ d | ±0.0001 deg -- 180.0000 deg | |||||||||
| Δ% | ±0.0001% -- 999.9999% | |||||||||
| t | 無 | |||||||||
| Turn Ratio (待擴展) | ±0.000000 -- 1000.000 | |||||||||
| 基本測量準確度 | 0.05%(詳見說明書) | |||||||||
| 列表掃描 |
|
|||||||||
| 掃描點數 | 多201點 | |||||||||
| 掃描參數 | 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | |||||||||
| 第二掃描參數 | 無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、直流源電壓。注：已選擇的掃描參數參數不能再選為第二掃描參數。 | |||||||||
| 觸發模式 | 順序SEQ | 當一次觸發后，在有掃描點測量。/EOM/INDEX只輸出一次。 | ||||||||
| 步進STEP | 每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在的/EOM才輸出。 | |||||||||
| 列表掃描比較器 | 可為每個掃描點設置一對下限和上限。可選擇：通過掃描參數判斷/通過第二參數判斷/不用于每一極限。 | |||||||||
| 列表掃描時間標記 | 在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。 | |||||||||
| 圖形掃描分析 |
|
|||||||||
| 掃描點數 | 51、101、201、401、801點可選 | ------ | ||||||||
| 掃描軌跡 | 主/副參數可選擇 | ------ | ||||||||
| 顯示范圍 | 自動、鎖定 | ------ | ||||||||
| 坐標標尺 | 對數、線性 | ------ | ||||||||
| 掃描參數 | 頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源 | ------ | ||||||||
| 掃描結果顯示 | 主/副參數值/小值、設定點主/副參數值 | ------ | ||||||||
| 掃描圖形存儲 | 掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。 | ------ | ||||||||
| 比較器 |
|
|||||||||
| Bin分檔 | 主參數 | 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT | ||||||||
| 副參數 | HIGH、IN、LOW | |||||||||
| Bin極限設置 | 值、偏差值、百分偏差值 | |||||||||
| Bin計數 | 0 -- 999999 | |||||||||
| PASS/FAIL指示 | 滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON | |||||||||
| 測量輔助功能 |
|
|||||||||
| 數據緩沖存儲功能 | 201個測量結果可分批讀取 | |||||||||
| 保存/調用功能 | 40組儀器內置非易失存儲器測試設定文件500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件 | |||||||||
| 鍵盤鎖定功能 | 可鎖定前面板按鍵 | |||||||||
| 接口 |
|
|||||||||
| USB HOST端口 | 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描 | |||||||||
| USB DEVICE端口 | 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。 | |||||||||
| LAN | 10/100BaseT以太網，8引腳，兩種速度選擇 | |||||||||
| HANDLER接口 | 用于Bin分檔信號輸出 | |||||||||
| 外部DC BIAS控制 | 控制TH1778/TH1778S偏置電流源，多一臺TH1778+5臺TH1778S (120A MAX) | |||||||||
| RS232C | 標準9針，交叉 | |||||||||
| GPIB (選件) | 24針D-Sub端口（D-24 類），陰接頭與IEEE488.1、2和SCPI兼容。 | |||||||||
基本準確度因子曲線：
注：測試信號電平： 0.3Vrms – 1Vrms
上部數值（無括號的數值）適用于中速和慢速，下部數值（括號中的數值）適用于快速。
