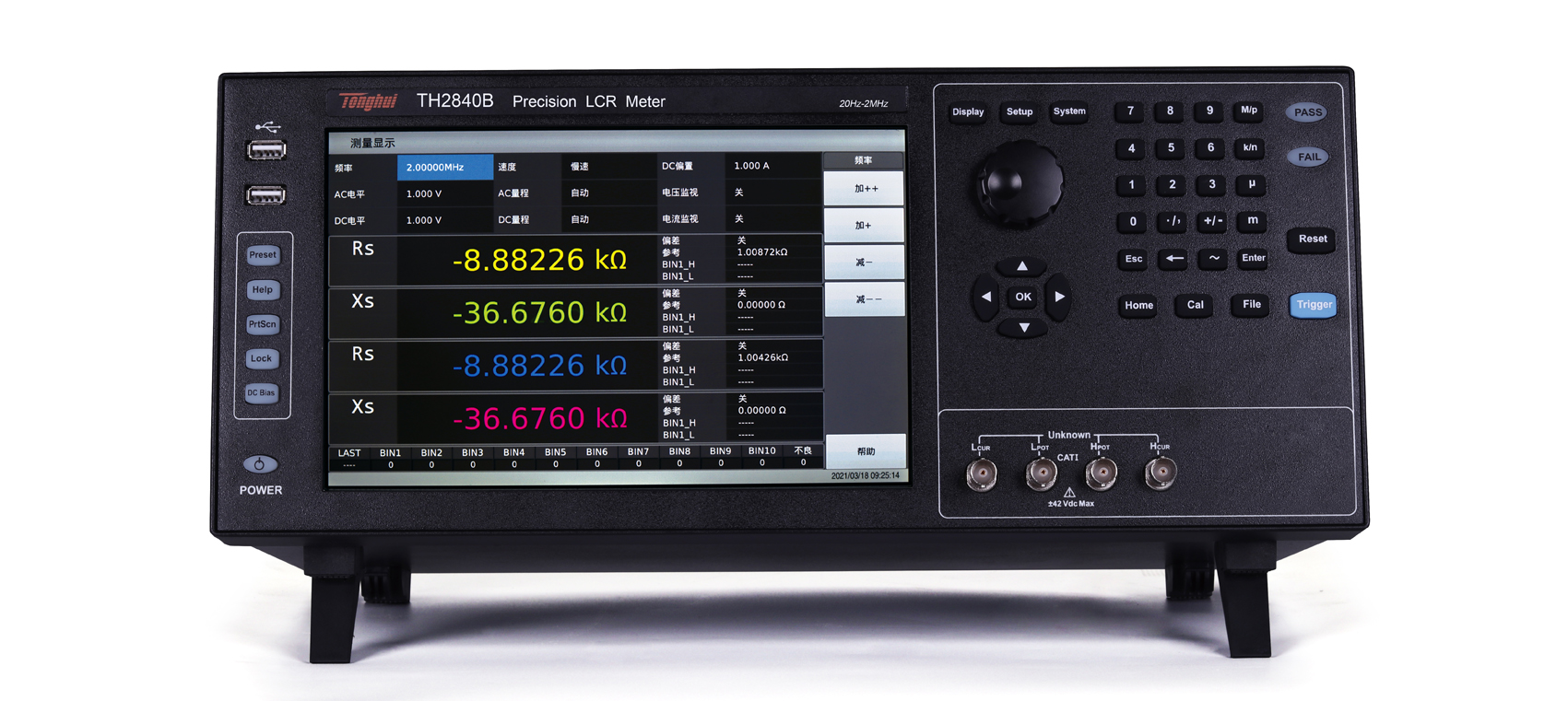

同惠TH2840B 精密LCR數字電橋
同惠TH2840B 精密LCR數字電橋
TH2840B
￥37,980.00
同惠TH2840B 精密LCR數字電橋產品詳細規格
測試頻率: 20Hz- 2MHz
高穩定性和一致性: 14個量程配置
高功率:信號電平: 20VAC/100mAAC
內置直流偏置:土40VDC/100m ADC
內置電流源:土2A
DCR電平: 20VDC/100mADC
高速度:測試速度高達0.56ms ( 1800次/秒)
高分辨: 10. 1英寸，分辨率1280*800，電容式觸摸屏
點測、列表掃描、圖形掃描三種測試方式
四參數測量
201點多參數列表掃描功能
圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏
分選功能: LCR模式10檔分選
高兼容性:支持SCP IMODBUS指令集,
兼容KYSIGHT E4980A、 E4980AL 、HP4 284A
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組
件和網絡元件等的阻抗參數評估和性能分析。
■ 半導體元件：
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；
晶體管或集成電路的寄生參數分析
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料：
半導體材料的介電常數、導電率和C-V特性
|
產品型號 |
TH2840A |
TH2840B |
||
|
顯示 |
顯示器 |
10.1英寸電容觸摸屏 |
||
|
比例 |
16:9 |
|||
|
分辨率 |
1280×RGB×800 |
|||
|
測量參數 |
方式 |
四參數任意選擇 |
||
|
AC |
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC |
|||
|
DC |
RDC、VDC、IDC |
|||
|
測試頻率 |
范圍 |
20Hz-500kHz |
20Hz-2MHz |
|
|
精度 |
0.01% |
|||
|
分辨率 |
0.1mHz (20.0000Hz-99.9999Hz) |
|||
|
1mHz (100.000Hz-999.999Hz) |
||||
|
10mHz (1.00000kHz-9.99999kHz) |
||||
|
100mHz (10.0000kHz-99.9999kHz ) |
||||
|
1Hz (100.000kHz-999.999kHz) |
||||
|
10Hz (1.00000MHz-2.00000MHz) |
||||
|
AC測試信號模式 |
額定值(ALC OFF) |
設定電壓為測試端開路時Hcur電壓 |
||
|
設定電流為測試端短路時從Hcur流出電流 |
||||
|
恒定值(ALC ON) |
保持DUT上電壓與設定值相同 |
|||
|
保持DUT上電流與設定值相同 |
||||
|
測試電平 |
電壓范圍 |
5mVrms-20Vrms |
F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms |
|
|
準確度 |
±（10%×設定值+2mV）（AC≤2Vrms） ±（10%×設定值+5mV）（AC＞2Vrms） |
|||
|
分辨率 |
1mVrms（5mVrms-0.2Vrms） |
|||
|
1mVrms（0.2Vrms-0.5Vrms） |
||||
|
1mVrms(0.5Vrms-1Vrms) |
||||
|
10mVrms(1Vrms-2Vrms) |
||||
|
10mVrms(2Vrms-5Vrms) |
||||
|
10mVrms(5Vrms-10Vrms) |
||||
|
10mVrms(10Vrms-20Vrms) |
||||
|
電流范圍 |
50μArms-100mArms |
|||
|
分辨率(100Ω內阻) |
10μArms (50μArms-2mArms) |
|||
|
10μArms (2mArms-5mArms) |
||||
|
10μArms (5mArms-10mArms) |
||||
|
100μArms (10mArms-20mArms) |
||||
|
100μArms (20mArms-50mArms) |
||||
|
100μArms (50mArms-100mArms) |
||||
|
RDC測試 |
電壓范圍 |
100mV-20V |
||
|
分辨率 |
1mV(0V-1V) |
|||
|
10mV(1V-20V) |
||||
|
電流范圍 |
0mA-100mA |
|||
|
分辨率 |
10μA(0mA-10mA) |
|||
|
100μA(10mA-100mA) |
||||
|
DC偏置 |
電壓范圍 |
0V-±40V |
||
|
準確度 |
AC≤2V 1%×設定電壓+5mV |
|||
|
AC>2V 2%×設定電壓+8mV |
||||
|
分辨率 |
1mV(0V-1V) |
|||
|
10mV(±1V- ±40V) |
||||
|
電流范圍 |
0mA-±100mA |
|||
|
分辨率 |
10μA(0mA-10mA) |
|||
|
100μA(10mA-100mA) |
||||
|
內置電流源 |
電流范圍 |
0mA-2A |
||
|
準確度 |
I>5mA ±（2%×設定值+2mA） |
|||
|
分辨率 |
1mA |
|||
|
測試端配置 |
四端對 |
|||
|
測試電纜長度 |
0m、1m、2m、4m |
|||
|
輸出阻抗 |
30Ω，±4%@1kHz |
|||
|
100Ω，±2%@1kHz |
||||
|
數學運算 |
與標稱值的偏差Δ，與標稱值的百分比偏差Δ% |
|||
|
等效方式 |
串聯、并聯 |
|||
|
校準功能 |
開路OPEN、短路SHORT、負載LOAD |
|||
|
測量平均 |
1-255次 |
|||
|
量程選擇 |
自動AUTO、手動HOLD |
|||
|
量程配置 |
LCR |
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ |
||
|
RDC |
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ |
|||
|
測量時間 |
快速+:0.56ms
快速:3.3ms
中速: 90ms 慢速: 220ms |
|||
|
準確度 |
0.05%（具體參考說明書） |
|||
|
測量顯示范圍 |
||||
|
Cs、Cp |
0.00001pF-9.99999F |
|||
|
Ls、Lp |
0.00001μH-99.9999kH |
|||
|
D |
0.00001-9.99999 |
|||
|
Q |
0.00001-99999.9 |
|||
|
R、Rs、Rp、X、Z、RDC |
0.001mΩ-99.9999MΩ |
|||
|
G、B、Y |
0.00001μs-99.9999S |
|||
|
VDC |
±0V-±999.999V |
|||
|
IDC |
±0A-±999.999A |
|||
|
θr |
-3.14159-3.14159 |
|||
|
θd |
-179.999°-179.999° |
|||
|
Δ% |
±（0.000%-999.9%） |
|||
|
多功能參數列表掃描 |
點數 |
201點，每個點可設置平均次數，每個點可單獨分選 |
||
|
參數 |
測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流(100mA)、DC BIAS電流(2A) |
|||
|
觸發模式 |
順序SEQ：當一次觸發后，在有掃描點測量，/EOM/INDEX只輸出一次 |
|||
|
步進STEP：每次觸發執行一個掃描點測量，每點均輸出/EOM/INDEX，但列表掃描比較器結果只在的/EOM才輸出 |
||||
|
其他特點 |
1.掃描參數與測試參數都有多種復制功能 2.每個掃描點均可設置延時 |
|||
|
比較器 |
每個掃描點多可測量四個測試參數，每個參數均可設置上下限，有測試參數都合格輸出PASS信號，否則輸出FAIL信號，未設上下限則不判斷 |
|||
|
圖形掃描 |
掃描點數 |
51、101、201、401、801點可選 |
||
|
結果顯示 |
每個參數的極值以及光標在點的掃描參數值與對應的測試參數值 |
|||
|
掃描軌跡 |
1-4個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏 |
|||
|
顯示范圍 |
實時自動、鎖定 |
|||
|
坐標標尺 |
對數、線性 |
|||
|
掃描參數 |
頻率、AC電壓、AC電流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A) |
|||
|
觸發方式 |
單次 |
手動觸發一次，從起點到終點一次掃描完成，下個觸發信號啟動新一次掃描 |
||
|
連續 |
從起點到終點無限次循環掃描 |
|||
|
結果保存 |
圖形、文件 |
|||
|
比較器 |
Bin分檔 |
10Bin、PASS、FAIL |
||
|
Bin偏差設置 |
偏差值、百分偏差值、關 |
|||
|
Bin模式 |
容差、連續 |
|||
|
Bin計數 |
0-99999 |
|||
|
檔判別 |
每檔多可設置四個參數極限范圍，四個測試參數結果設檔范圍內顯示對應檔號，出設定檔號范圍則顯示FAIL，未設置上下限的測試參數自動忽略檔判別 |
|||
|
PASS/FAIL指示 |
滿足Bin1-10,前面板PASS燈亮，否則FAIL燈量 |
|||
|
數據緩存 |
201個測量結果可分批讀取 |
|||
|
存儲調用 |
內部 |
約100M非易失存儲器測試設定文件 |
||
|
外置USB |
測試設定文件、截屏圖形、記錄文件 |
|||
|
鍵盤鎖定 |
可鎖定前面板按鍵，其他功能待擴充 |
|||
|

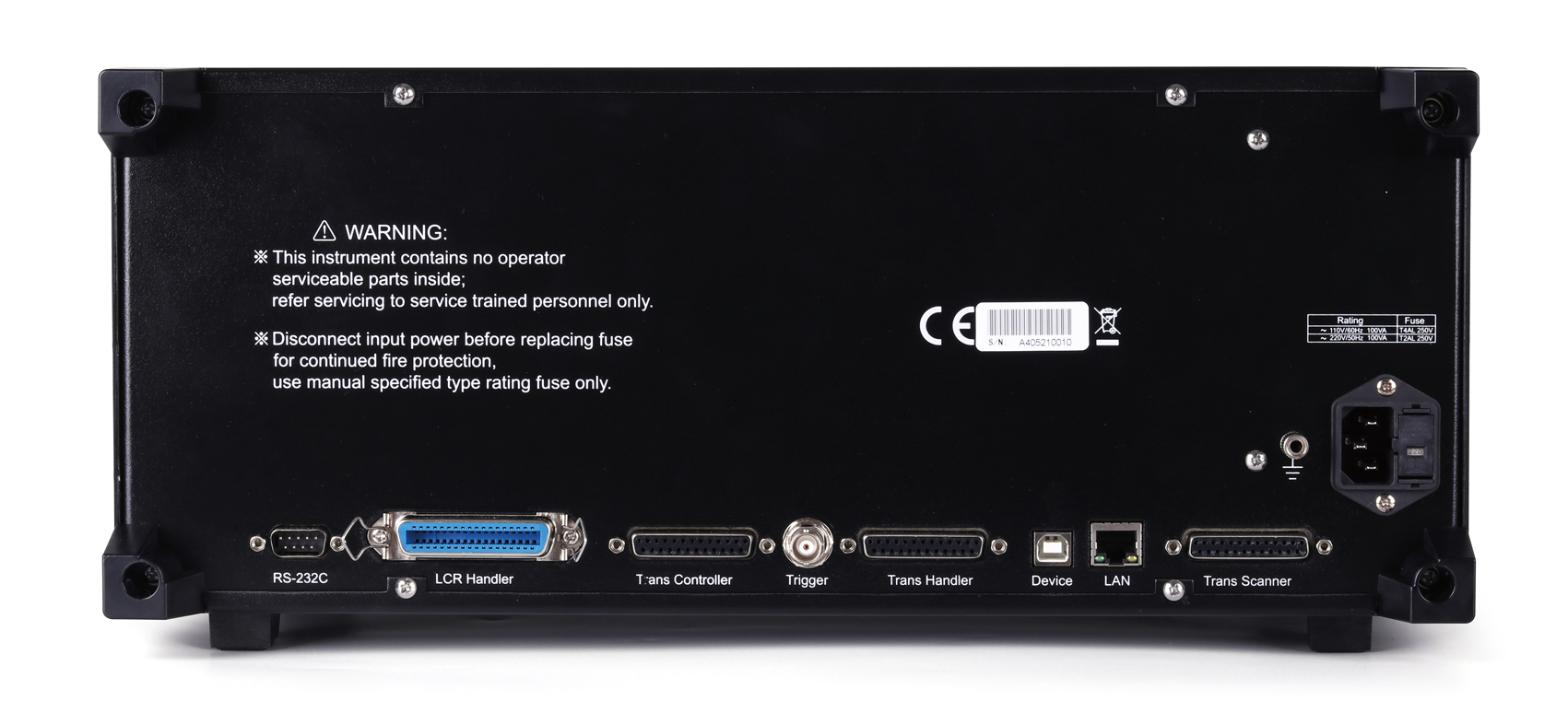

接口 |
USB HOST |
2個USB HOST接口，可同時接鼠標、鍵盤，U盤同時只能使用一個 |
||
|
USB DEVICE |
通用串行總線插座，小型B類（4個接觸位置）；與USB TMC-USB488和USB2.0相符合，陰接頭用于連接外部控制器。 |
|||
|
LAN |
10/100M以太網自適應 |
|||
|
HANDLER |
用于Bin分檔信號輸出 |
|||
|
外部DC BIAS控制 |
支持TH1778A |
|||
|
RS232C |
標準9針，交叉 |
|||
|
RS485 |
可以接受改制或外接RS232轉RS485模塊 |
|||
|
開機預熱時間 |
60分鐘 |
|||
|
輸入電壓 |
100-120VAC/198-242VAC可選擇，47-63Hz |
|||
|
功耗 |
不小于130VA |
|||
|
尺寸（WxHxD）mm3 |
430x177x265 |
|||
|
重量 |
11kg
|
|||
